[Versys] Support GPS, téléphone, etc. sous bulle

Messagede Le_Calme » Dim 20 Aoû 17 18:02

Bonjour,

depuis le temps que j'avais ce bricolage en attente, j'y suis arrivé enfin ;)

Un tube alu de 25 mm, une rotule venant d'un ancien GPS, simplifiée pour cette installation, quelques heures de bricolage et c'est fini !



À venir : la plaque support aux dimensions du téléphone.
Le_Calme n'essore que son linge, à 800 t/min ;)
Avatar de l’utilisateur
Le_Calme
membre

Photos: 5
Inscription: Mer 26 Aoû 09 19:20
Localisation: Souvent ici, parfois ailleurs...
Genre: Homme
Moto: Versys 2007

Re: Support GPS, téléphone, etc. sous bulle

Messagede ardechois » Dim 20 Aoû 17 22:16

Salut
J'espère que les vibrations ne casseront pas la bulle ni le support, j'ai un peu peur quand même. Tu nous tiendras au courant ?
Avatar de l’utilisateur
ardechois
membre

Inscription: Dim 13 Mar 16 22:16
Genre: Non spécifié
Moto: 990 adventure R

Re: Support GPS, téléphone, etc. sous bulle

Messagede Le_Calme » Lun 21 Aoû 17 09:38

Bonjour,

c'est un aspect auquel je n'avais pas pensé, mis en confiance par les nombreux exemples de cette installation trouvés sur le net. D'autres sur Kawette l'ont fait aussi bien avant, aucun n'a mentionné de la casse.
J'ai ajouté des rondelles souples sous les rondelles métal, il y a une bande de caoutchouc entre la bulle et les supports, les boulons poêlier ont une tête plus large que ceux d'origine, pour répartir les efforts sur une plus grande surface.
Par ailleurs, le poids ajouté est assez faible, la rotule simplifiée est courte, mon téléphone ne pèse pas bien lourd non plus.
Même si je ne fais que de la route, je roule parfois dans des régions où les petites routes valent bien du chemin empierré :mad:

Je surveillerai tout de même, merci de m'avoir alerté.
Le_Calme n'essore que son linge, à 800 t/min ;)
Avatar de l’utilisateur
Le_Calme
membre

Photos: 5
Inscription: Mer 26 Aoû 09 19:20
Localisation: Souvent ici, parfois ailleurs...
Genre: Homme
Moto: Versys 2007

Re: Support GPS, téléphone, etc. sous bulle

Messagede Le_Calme » Mar 29 Aoû 17 14:20

Bonjour,

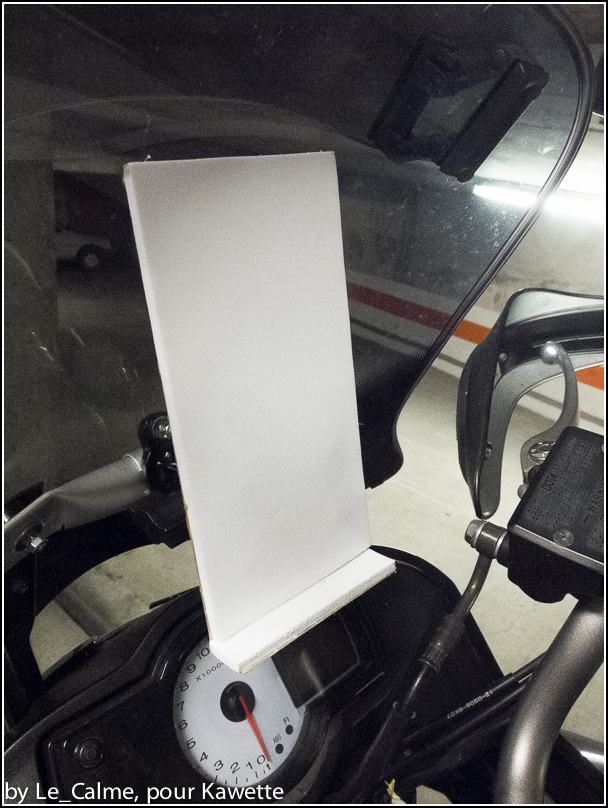

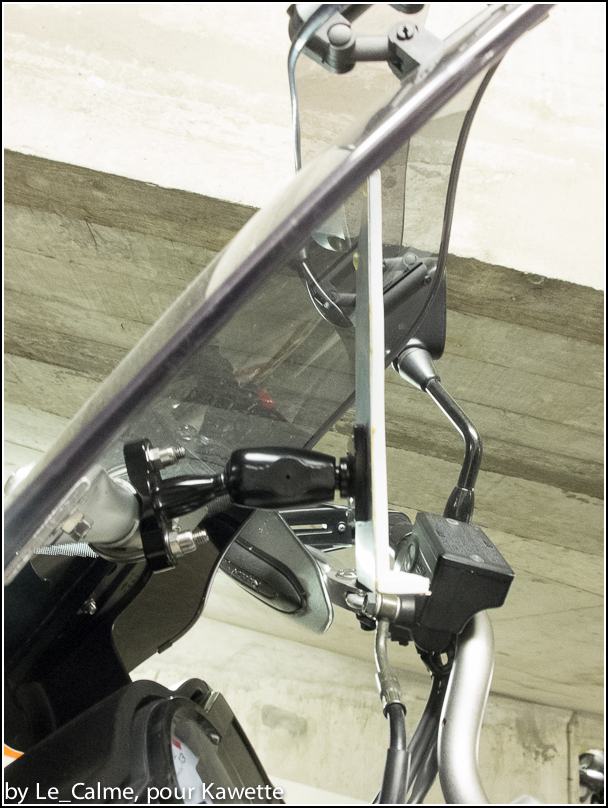

l'installation terminée



Ajout après avoir pris les photos : 2 bandes au dos de la plaque pour lui donner un semblant de rigidité.

Bilan après une journée de balade sur des routes très secondaires, souvent au revêtement plus proche du chemin carrossable que d'une peau de bébé :o
et bien ça vibre bien. Pas assez pour réduire la visibilité, mais assez je pense pour abréger prématurément la vie du téléphone. :pleure:

Je compte en refaire une nouvelle version, en fonction de plusieurs contraintes :
- plus bas, ça masque les instruments de bord,
- le téléphone horizontal n'est pas terrible pour la fonction GPS, l'écran n'est pas assez large,
- je ne dispose pas de tout l'outillage pour plier, souder, usiner la ferraille.

Quelques idées pour améliorer ça, tout en minimisant le poids :
- ajouter une liaison entre le haut de la plaque actuelle et les boulons de fixation,
- remplacer la plaque simple par une plaque double rigidifiée par structure.
Le_Calme n'essore que son linge, à 800 t/min ;)
Avatar de l’utilisateur
Le_Calme
membre

Photos: 5
Inscription: Mer 26 Aoû 09 19:20
Localisation: Souvent ici, parfois ailleurs...
Genre: Homme
Moto: Versys 2007

Re: Support GPS, téléphone, etc. sous bulle

Messagede Eazy » Mar 29 Aoû 17 14:42

Tes vibrations ne seraient-elles pas dues à ton montage sur la bulle ? Dans ce cas, rigidifier ton montage ne changera rien à ton soucis. Essaye de mettre des silents blocs entre ton tube et la bulle.
Avatar de l’utilisateur
Eazy
membre

Photos: 0
Inscription: Jeu 17 Juil 14 12:54
Localisation: 69-VeV
Genre: Homme
Moto: FZ1

Re: Support GPS, téléphone, etc. sous bulle

Messagede Le_Calme » Mar 29 Aoû 17 14:50

Eazy a écrit:Tes vibrations ne seraient-elles pas dues à ton montage sur la bulle ? Dans ce cas, rigidifier ton montage ne changera rien à ton soucis. Essaye de mettre des silents blocs entre ton tube et la bulle.

j'ai essayé en effet de voir si l'ensemble du support vibrait.

La plaque est visiblement trop flexible (0,5 mm d'épaisseur pour pouvoir plier avec les moyens du bord). Si je pose un doigt sur le téléphone, ça ne vibre apparemment pas plus que la bulle elle-même.
D'où l'idée d'une plaque plus rigide.

Ceci dit, le support étant monté directement sur le tube, je compte intercaler une bande de caoutchouc et ajouter des rondelles élastiques entre la plaque et la platine de la rotule.
Le_Calme n'essore que son linge, à 800 t/min ;)
Avatar de l’utilisateur
Le_Calme
membre

Photos: 5
Inscription: Mer 26 Aoû 09 19:20
Localisation: Souvent ici, parfois ailleurs...
Genre: Homme
Moto: Versys 2007

Re: Support GPS, téléphone, etc. sous bulle

Messagede Le_Calme » Mar 29 Aoû 17 16:51

je reviens avec une question –pour Coq, s'il passe par ici ou pour quiconque aurait la réponse.

Dans cette discussion, on voit de gros silent-blocs pour le montage de la bulle.

Ils viennent d'où et quel est l'avantage ?
Le_Calme n'essore que son linge, à 800 t/min ;)
Avatar de l’utilisateur
Le_Calme
membre

Photos: 5
Inscription: Mer 26 Aoû 09 19:20
Localisation: Souvent ici, parfois ailleurs...
Genre: Homme
Moto: Versys 2007

Re: Support GPS, téléphone, etc. sous bulle

Messagede Coq » Jeu 31 Aoû 17 17:05

tu as bien fait de m'envoyer un MP, je ne passe plus sur le forum ;)
Avatar de l’utilisateur
Coq
Modo en rodage

<b>Modo en rodage</b>

Photos: 0
Inscription: Ven 6 Juil 12 09:53
Localisation: 5030 Gembloux
Genre: Homme
Moto: Versys 650 (2007)

Re: Support GPS, téléphone, etc. sous bulle

Messagede Le_Calme » Dim 1 Oct 17 23:43

Bonjour,

enfin une cabine téléphonique sur la Versys, qui confirme sa polyvalence !

On peut tout lui faire subir les pires affronts, elle ne bronche pas.


Abrité du soleil direct et de la pluie, ce GPS des campagnes m'a bien rendu service.

Bon, pour le concours de la Versys la plus sexy, elle passe son tour :D
Le_Calme n'essore que son linge, à 800 t/min ;)
Avatar de l’utilisateur
Le_Calme
membre

Photos: 5
Inscription: Mer 26 Aoû 09 19:20
Localisation: Souvent ici, parfois ailleurs...
Genre: Homme
Moto: Versys 2007

Re: Support GPS, téléphone, etc. sous bulle

Messagede beagle55 » Dim 6 Jan 19 11:34

Salut, quasi la même chose avec tube de cuivre, voir sur mon blog : http://bricolage.over-blog.com :)
Avatar de l’utilisateur
beagle55
Pti nouveau

Inscription: Mer 30 Juil 14 10:54
Localisation: 55-butgneville
Genre: Non spécifié
Moto: Versys 650 abs, 2009

Re: Support GPS, téléphone, etc. sous bulle

Messagede Le_Calme » Jeu 24 Jan 19 12:31

beagle55 a écrit:Salut, quasi la même chose avec tube de cuivre, voir sur mon blog : http://bricolage.over-blog.com :)

Bonjour,

merci beagle55. Tu me donnes l'occasion de te remercier ici, je réalise que ton site était une de mes sources d'inspiration.
La cabine téléphonique tient toujours, ni les vibrations, ni les conditions météo n'ont causé de dégât.
Le_Calme n'essore que son linge, à 800 t/min ;)
Avatar de l’utilisateur
Le_Calme
membre

Photos: 5
Inscription: Mer 26 Aoû 09 19:20
Localisation: Souvent ici, parfois ailleurs...
Genre: Homme
Moto: Versys 2007
