Support GPS, téléphone, etc. sous bulle

MessagePosté: Dim 20 Aoû 17 18:02
de Le_Calme
Bonjour,

depuis le temps que j'avais ce bricolage en attente, j'y suis arrivé enfin ;)

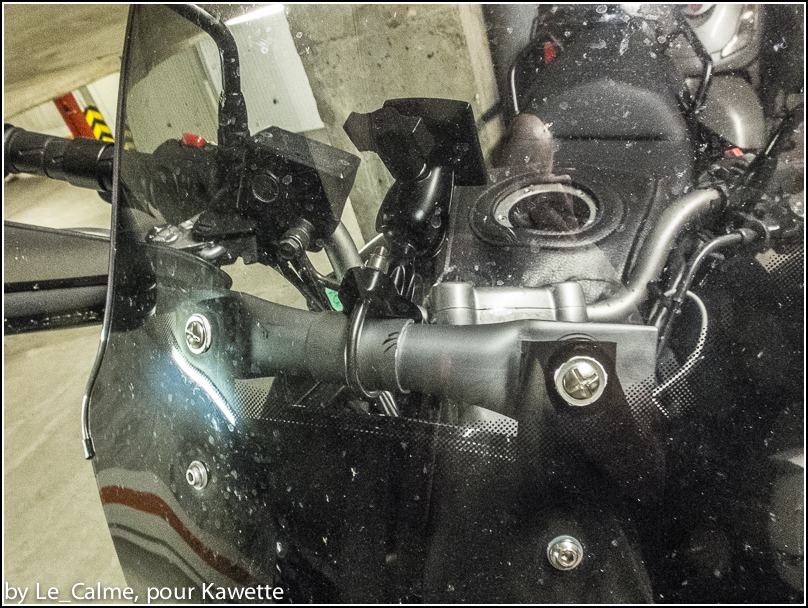

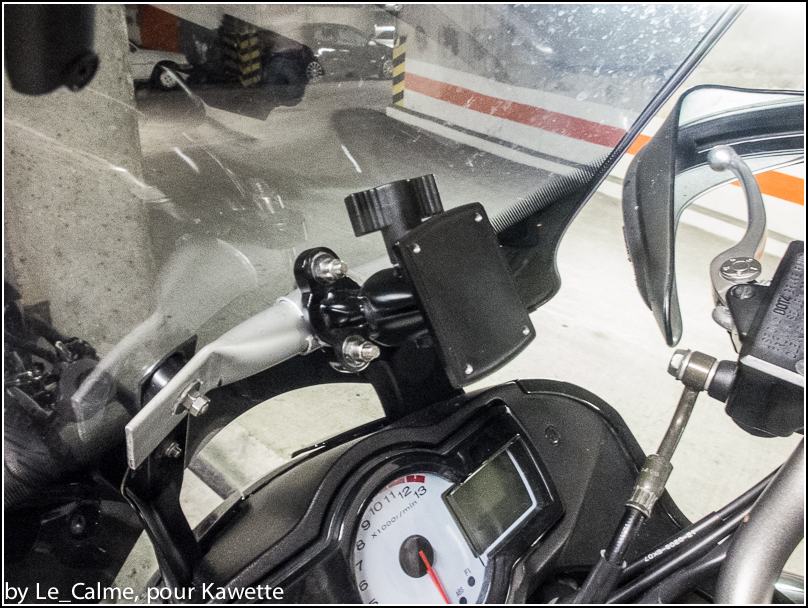

Un tube alu de 25 mm, une rotule venant d'un ancien GPS, simplifiée pour cette installation, quelques heures de bricolage et c'est fini !



À venir : la plaque support aux dimensions du téléphone.

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Dim 20 Aoû 17 22:16
de ardechois
Salut
J'espère que les vibrations ne casseront pas la bulle ni le support, j'ai un peu peur quand même. Tu nous tiendras au courant ?

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Lun 21 Aoû 17 09:38
de Le_Calme
Bonjour,

c'est un aspect auquel je n'avais pas pensé, mis en confiance par les nombreux exemples de cette installation trouvés sur le net. D'autres sur Kawette l'ont fait aussi bien avant, aucun n'a mentionné de la casse.
J'ai ajouté des rondelles souples sous les rondelles métal, il y a une bande de caoutchouc entre la bulle et les supports, les boulons poêlier ont une tête plus large que ceux d'origine, pour répartir les efforts sur une plus grande surface.
Par ailleurs, le poids ajouté est assez faible, la rotule simplifiée est courte, mon téléphone ne pèse pas bien lourd non plus.
Même si je ne fais que de la route, je roule parfois dans des régions où les petites routes valent bien du chemin empierré :mad:

Je surveillerai tout de même, merci de m'avoir alerté.

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Mar 29 Aoû 17 14:20
de Le_Calme
Bonjour,

l'installation terminée



Ajout après avoir pris les photos : 2 bandes au dos de la plaque pour lui donner un semblant de rigidité.

Bilan après une journée de balade sur des routes très secondaires, souvent au revêtement plus proche du chemin carrossable que d'une peau de bébé :o
et bien ça vibre bien. Pas assez pour réduire la visibilité, mais assez je pense pour abréger prématurément la vie du téléphone. :pleure:

Je compte en refaire une nouvelle version, en fonction de plusieurs contraintes :
- plus bas, ça masque les instruments de bord,
- le téléphone horizontal n'est pas terrible pour la fonction GPS, l'écran n'est pas assez large,
- je ne dispose pas de tout l'outillage pour plier, souder, usiner la ferraille.

Quelques idées pour améliorer ça, tout en minimisant le poids :
- ajouter une liaison entre le haut de la plaque actuelle et les boulons de fixation,
- remplacer la plaque simple par une plaque double rigidifiée par structure.

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Mar 29 Aoû 17 14:42
de Eazy
Tes vibrations ne seraient-elles pas dues à ton montage sur la bulle ? Dans ce cas, rigidifier ton montage ne changera rien à ton soucis. Essaye de mettre des silents blocs entre ton tube et la bulle.

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Mar 29 Aoû 17 14:50
de Le_Calme
Eazy a écrit:Tes vibrations ne seraient-elles pas dues à ton montage sur la bulle ? Dans ce cas, rigidifier ton montage ne changera rien à ton soucis. Essaye de mettre des silents blocs entre ton tube et la bulle.

j'ai essayé en effet de voir si l'ensemble du support vibrait.

La plaque est visiblement trop flexible (0,5 mm d'épaisseur pour pouvoir plier avec les moyens du bord). Si je pose un doigt sur le téléphone, ça ne vibre apparemment pas plus que la bulle elle-même.
D'où l'idée d'une plaque plus rigide.

Ceci dit, le support étant monté directement sur le tube, je compte intercaler une bande de caoutchouc et ajouter des rondelles élastiques entre la plaque et la platine de la rotule.

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Mar 29 Aoû 17 16:51
de Le_Calme
je reviens avec une question –pour Coq, s'il passe par ici ou pour quiconque aurait la réponse.

Dans cette discussion, on voit de gros silent-blocs pour le montage de la bulle.

Ils viennent d'où et quel est l'avantage ?

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Jeu 31 Aoû 17 17:05
de Coq
tu as bien fait de m'envoyer un MP, je ne passe plus sur le forum ;)

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Dim 1 Oct 17 23:43
de Le_Calme
Bonjour,

enfin une cabine téléphonique sur la Versys, qui confirme sa polyvalence !

On peut tout lui faire subir les pires affronts, elle ne bronche pas.


Abrité du soleil direct et de la pluie, ce GPS des campagnes m'a bien rendu service.

Bon, pour le concours de la Versys la plus sexy, elle passe son tour :D

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Dim 6 Jan 19 11:34
de beagle55
Salut, quasi la même chose avec tube de cuivre, voir sur mon blog : http://bricolage.over-blog.com :)

Re: Support GPS, téléphone, etc. sous bulle

MessagePosté: Jeu 24 Jan 19 12:31
de Le_Calme
beagle55 a écrit:Salut, quasi la même chose avec tube de cuivre, voir sur mon blog : http://bricolage.over-blog.com :)

Bonjour,

merci beagle55. Tu me donnes l'occasion de te remercier ici, je réalise que ton site était une de mes sources d'inspiration.
La cabine téléphonique tient toujours, ni les vibrations, ni les conditions météo n'ont causé de dégât.
